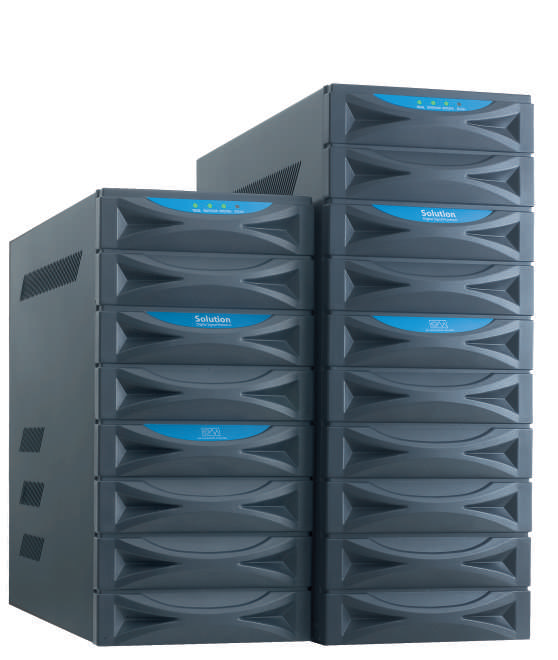

Os Mais Modernos No-Breaks Corporativos



A linha de No-Breaks Solution conta com a tecnologia DSP.  Característica que proporciona alta performance e confiabilidade,  tornando-os ideais para aplicações de missão crítica.  Ou seja, protegem as aplicações nas quais a continuidade da operação  de fundamental importância.

Projetados com o uso intenso dos recursos da tecnologia DSP, os No-Breaks Solution agregam novos e avançados recursos que estabelecem um novo conceito em desenvolvimento, no qual o firmware dos equipamentos pode ser atualizado acrescentando novas funções em unidades já instaladas.

Ao pensar em adquirir No-Breaks, conte com as soluções da CM Comandos que asseguram tecnologia de ponta, máxima proteção, precisão digital e processamento em tempo real.




 Características:
 No-Break On Line
 Dupla Conversão
 Retificador-Inversor-Baterias
 Forma de Onda Senoidal
 Disponível de 2 a 10 kVAs
 Tecnologia DSP Processador
  Digital de Sinais
  mais especificações...



 Interfaces de Gerenciamento Remoto:
Permitem monitoração remota via protocolos serial RS232 e SNMP aos parâmetros internos do No-Break além de programar shutdown automático.




Especificações Técnicas

Tecnologia
 On Line - Dupla Conversão
 Retificador - Inversor - Banco de Baterias
 Bypass Estático Isolado * ( opcional )
 Controle Digital Microprocessador DSP
 Inversor PWM a 20 Khz
 Upgrade de Firmware

Entrada
 Tensão:
   » 220 V ( standard )
   » 110 V ( opcional )
 Variação Admissível: ± 15% da tensão nominal
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência Admissível:  ± 6%
 Configuração: monofásica:
   F + N + T   ou   F + F + T
 Fator de Potência:
   0,8

Saída
 Tensão:
   110 V ( standard )
   220 V ( standard )
 Potências Disponíveis:
   2 kVA / 1,2 kW
   3 kVA / 1,8 kW
   5 kVA / 3,0 kW
   7,5 kVA / 5,0 kW
   10,0 kVA/ 7,0 kW
 Regulação Estática:  ±1% nominal
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência:
  ±0,05% em modo bateria
 Sincronismo com a Rede: Sim
 Configuração: monofásica
  F + N + T ou F + F + T
 Forma de Onda:  senoidal
 Distorção Harmônica THD: inferior a 1%, total
 Fator de Crista: 3:1
 Capacidade de Sobrecarga:  125% durante25s
 Proteção de Curto-Circuito:  Sim
 Corrente de Curto-Circuito:  2 x I nominal
 Rendimento: 90%

Baterias
 Tensão de Linha:
  96 VDC ( 2 e 3 kVA )
  192 VDC ( 5 e 10 kVA )
 Sistema de Recarga: controlado, automático
 Tempo de Recarga: 8 a 10 horas
  para 90% da carga
 Tipo: seladas, isentas de manutenção

Proteções Elétricas
 Sub e Sobre Tensão de Entrada e Saída
 Sub e Sobre Tensão DC e Bateria
 Sobrecarga e Curto-Circuito
 Mínima Descarga de Bateria
 Sobre Temperatura








Alarmes

 Controlados pelo processador DSP
 Tipos de Alarmes:
 Sonoros:
»  Autocheck Inicialização
»  Falta de Rede
»  Freqüência da Rede Fora da Faixa
»  Pré-alarme das Baterias
»  Sobrecarga do Inversor
»  Falha Interna do No-Break

 Sinalização: Leds de Status do Painel
»  Autocheck Inicialização
»  Operação Normal
»  Rede Presente
»  Inversor Ativado
»  Falha de Rede
»  Pré-alarme de Bateria
»  Bateria Descarregada
»  Sobrecarga do Inversor
»  Freqüência da Rede Fora de Faixa
»  Falha Interna

Características de Operação
 Ruído Audível: 55 dBA a 60 dBA a 1 metro
 MTBF (Mean Time Between Failures): 50 mil
   horas
 MTTR (Mean Time To Repair): 30 minutos
 Temperatura Ambiente:
   » Baterias: 0ºC a 30ºC
   » No-Break: 0ºC a 40ºC
   » Recomendada: 20ºC a 25ºC
 Umidade Relativa:
   » 0% a 95% sem condensação
   » Recomendada: 45% a 55%
 Altitude: até 1.000m
 Tipo de Ambiente Recomendado:
   Interno, instalação abrigada
 Atmosfera: limpa, livre de partículas condutivas,
  gases tóxicos, líquidos e inflamáveis.
 Grau de Proteção: IP-20

Características Físicas e Mecânicas
 Dimensões Compactas
 Estrutura  do Gabinete:
 Rack: metálico, monobloco
 Painel Frontal: em ABS de alta resistência
 Acabamento: pintura epóxi-pó na cor grafite
  com tratamento térmico e anti-corrosivo
 Movimentação: por rodízios
 Ventilação: forçada, com controle digital de
  velocidade pelo DSP
 Transformador Isolador: com blindagem
  eletrostática
 Porta de Comunicação:
  » Serial RS232C Isolada Full Duplex -DB9
     Fêmea
  » Contato Seco DB9 Fêmea
