No-Break Sentry MPS

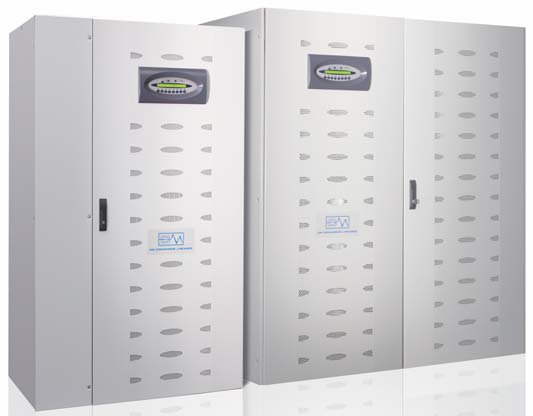

No-Break Sentry MPS Trifásicos
Os Mais Modernos No-Break Corporativos

A linha Sentry MPS - Multi Power System - é o resultado da mais alta tecnologia em circuitos microprocessados aplicados a conversores estáticos de última geração.

Totalmente controlado por três microprocessadores Intel * com instruções RISC, oferecem extrema confiabilidade e flexibilidade. Todos os set-points e ajustes são controlados por software especial que, além de armazenarem dados em tempo-real, permitem total rastreabilidade na pesquisa de eventos, sejam internos ou externos ao sistema.

O sistema de auto-teste de baterias permite se antecipar a uma eventual má condição das baterias, a tempo de tomar medidas preventivas. Em caso de avaria interna, é possível detectar com precisão o setor afetado e se antecipar ao atendimento reduzindo drasticamente o tempo perdido na pesquisa de defeitos, além de prover registro do histórico do equipamento em controles preventivos.

Nunca a transformação de um No Break singelo para operação em paralelo redundante foi tão simples e acessível, versátil e amigável graças a tecnologia dos microprocessadores.

A linha Sentry inaugura uma nova geração de No Breaks para aplicações de  Missão Crítica no Brasil. Ao pensar em adquirir No-Breaks, conte com as soluções da CM Comandos que asseguram tecnologia de ponta, máxima proteção, precisão digital e processamento em tempo real.


 Características:
 No-Break On Line Trifásico
 Dupla Conversão
 Retificador-Inversor-Baterias
 Bypass Estático
 Bypass Manual
 Forma de Onda Senoidal
 Disponível de 100 a 800 kVAs
 Operação em Paralelo Redundante
  mesmo de potências diferentes

mais especificações...



 Interfaces de Gerenciamento Remoto:
Permitem monitoração remota via protocolos serial RS232 e SNMP aos parâmetros internos do No-Break além de programar shutdown automático.




Especificações Técnicas

Tecnologia
 On Line - Dupla Conversão - VFI
 Retificador - Inversor - Banco de Baterias
 Bypass Estático
 Bypass Manual
 Controle Ativo por Microprocessadores
 Retificador a IGBT - linha HP High Performance
 Inversor PWM a 20 Khz
 Upgrade de Firmware
 Operação em Paralelo até 8 unidades mesmo
de potências diferentes

Entrada
 Tensão:
» 220 / 440 / 480 V ( com trafos adaptadores )
» 380 / 400 / 415 V ( selecionável pelo painel )
 Variação Admissível: ± 20% da tensão nominal
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência Admissível: 45 a 65 Hz
 Configuração: Trifásica:
3F + N + T - 5 Fios
 Fator de Potência:
» 0,8 ( standard )
» 0,90 ( opcional com Retificador de 12 Pulsos )
» 0,92 ( opcional com Filtro )
» 0,94 ( opcional com Retificador de 12 Pulsos + Filtro )

Saída
 Tensão:
» 220 / 440 / 480 V ( com trafos adaptadores )
» 380 / 400 / 415 V ( selecionável pelo painel )
 Potências Disponíveis:
» 100 / 120 / 160 / 200 kVA
» 250 / 300 / 400 / 500 / 600 / 800kVA
 Fator de Potência: 0,8
 Regulação Estática: ± 1% nominal
 Regulação Dinâmica: ± 5% nominal
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência:
± 0,05% em modo bateria
 Sincronismo com a Rede: Sim
 Configuração: Trifásica
3F + N + T - 5 Fios
 Forma de Onda: senoidal
 Distorção Harmônica THD: inferior a 2%, total
 Fator de Crista: 3:1
 Capacidade de Sobrecarga:
» 110
% durante 300 minutos
» 125% durante 10 minutos
» 150% durante 1 minuto
 Proteção de Curto-Circuito: Sim
 Corrente de Curto-Circuito: 2 x I nominal
 Rendimento: 91%

Baterias
 Tensão de Linha:
» 396 VDC - 33x 12 VDC ( 100 a 200 kVA )
» 480 VDC - 40x 12 VDC ( 250 a 800 kVA )
 Sistema de Recarga: controlado, automático
 Tempo de Recarga: 8 a 10 horas
para 90% da carg
a
 Compensação de Temperatura para Corrente de Recarga: Sim ( -0,5 Vx ºC )
 Tipo: seladas, isentas de manutenção

Bypass Estático
 Faixa Tensão Admissível:
» ± 15% da Tensão Nominal ( standard )
» ± 10% a 25% ( selecionável pelo painel )
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência Admissível:
» ± 2% da Freqüência Nominal ( standard )
» ± 1% a 5% ( selecionável pelo painel )
 Capacidade de Sobrecarga: 200% a 1 minuto
 Tempo de Transferência: Nulo, Ininterrupto








Proteções Elétricas
 Sub e Sobre Tensão de Entrada e Saída
 Sub e Sobre Tensão DC e Bateria
 Sobrecarga e Curto-Circuito
 Mínima Descarga de Bateria
 Sobre Temperatura

Alarmes
 Controlados pelo microprocessador
 Tipos de Alarmes:
 Sonoros:
» Falta de Rede
» Freqüência da Rede Fora da Faixa
» Pré-alarme das Baterias
» Sobrecarga do Inversor
» Falha Interna do No-Break

 Sinalização:
 Mensagem de Status no Display de Cristal Líquido LCD do Painel
» Operação Normal
» Rede Presente
» Inversor Ativado
» Falha de Rede
» Pré-alarme de Bateria
» Bateria Descarregada
» Sobrecarga do Inversor
» Freqüência da Rede Fora de Faixa
» Falha Interna

Características de Operação
 Ruído Audível:
» 54 dBA a 65 dBA a 1 metro ( 100 a 200 kVA )
» 65 dBA a 70 dBA a 1 metro ( 250 kVA acima )
 MTBF (Mean Time Between Failures): 200 mil
horas
 MTTR (Mean Time To Repair): 30 minutos
 Temperatura Ambiente:
» Baterias: 0ºC a 30ºC
» No-Break: 0ºC a 40ºC
» Recomendada: 20ºC a 25ºC
 Umidade Relativa:
» 0% a 95% sem condensação
» Recomendada: 45% a 55%
 Altitude: até 1.000m
 Tipo de Ambiente Recomendado:
Interno, instalação abrigada
 Atmosfera: limpa, livre de partículas condutivas,
gases tóxicos, líquidos e inflamáveis.
 Grau de Proteção: IP-20

Características Físicas e Mecânicas
 Dimensões Compactas
 Estrutura do Gabinete:
 Rack: metálico, monobloco
 Painel Frontal: em ABS de alta resistência
 Acabamento: pintura epóxi-pó na cor grafite
com tratamento térmico e anti-corrosivo
 Ventilação: forçada, com controle digital de
velocidade pelo microprocessador
 Transformador Isolador: com blindagem
eletrostática
 Porta de Comunicação:
» 2 Portas Seriais RS232C Isolada Full Duplex -DB9 Fêmea
» Contato Seco DB9 Fêmea
