No-Break Sentry Master MPS e HP

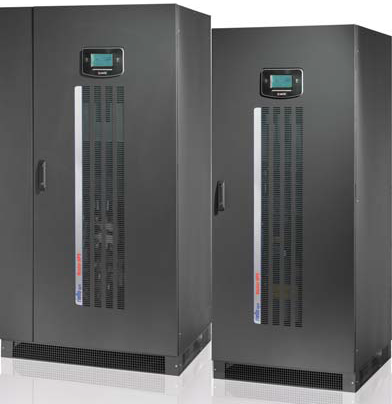

No-Break Sentry Master MPS e HP Trifásicos
Os Mais Modernos No-Break Corporativos

.As linhas Master MPS e HP de No-Breaks Trifásicos são o resultado da mais alta tecnologia em circuitos microprocessados aplicados a conversores estáticos de última geração.

A linha Master HP possui Retificador a IGBTs com fator de potência de entrada de 0.99 e é controlado por microprocessador DSP. Os no-breaks corrigem instantaneamente qualquer variação de tensão da rede elétrica da concessionária, tudo na velocidade de amostragem digital, sem retardos ou desvios.

Todos os setups e configurações são realizados por software e possui um exclusivo registro log de eventos, permitindo total rastreabilidade em caso de anomalias. O sistema de auto-teste de baterias permite se antecipar a uma eventual má condição das baterias, a tempo de tomar medidas preventivas. Em caso de avaria interna, é possível detectar com precisão o setor afetado e se antecipar ao atendimento reduzindo drasticamente o tempo perdido na pesquisa de defeitos, além de prover registro do histórico do equipamento em controles preventivos.

Nunca a transformação de um No Break singelo para operação em paralelo redundante foi tão simples e acessível, versátil e amigável graças a tecnologia dos microprocessadores.

As linhas Master MPS e HP estabelecem uma nova geração de No Breaks para aplicações de Missão Crítica no Brasil. Ao pensar em adquirir No-Breaks, conte com as soluções da CM Comandos que asseguram tecnologia de ponta, máxima proteção, precisão digital e processamento em tempo real.


 Características:
 No-Break On Line Trifásico
 Dupla Conversão
 Retificador-Inversor-Baterias
 Bypass Estático
 Bypass Manual
 Forma de Onda Senoidal
 Disponível de 100 a 800 kVAs
 Operação em Paralelo Redundante
mesmo de potências diferentes

mais especificações...





 Interfaces de Gerenciamento Remoto:
Permitem monitoração remota via protocolos serial RS232 e SNMP aos parâmetros internos do No-Break além de programar shutdown automático.





Especificações Técnicas

Tecnologia
 On Line - Dupla Conversão - VFI
 Retificador - Inversor - Banco de Baterias
 Bypass Estático - Bypass Estático de Manutenção
 Controle Digital Microprocessador
 Retificador a IGBT - linha Master HP
 Inversor PWM de Alta Freqüência
 Upgrade de Firmware

Entrada
 Tensão:
» Trifásica: 380 / 400 / 415V ( 220V*, 440V*, 480V*)
 Variação Admissível: ± 20% da tensão nominal
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência Admissível: 45 a 65 Hz
 Configuração: Trifásica:
3F + N + T  Configuração do Retificador:
» 6 Pulsos - 10 a 200 kVA ( linha Master MPS )
» 12 Pulsos - 800 kVA ( linha Master MPS)
» IGBT - 100 a 600 kVA ( linha Master HP )
 Fator de Potência:
» 0,8 Master MPS - Retificador 6 Pulsos
» 0,92 Filtro THDi*
» 0,99 IGBT linha Master HP*

Saída
 Tensão:
» 380 / 400 / 415V ( 220V*, 440V*, 480V* )
 Potências Disponíveis:
» 10/15/20/30/40/60/80 kVA - Master MPS
» 100/120/160/200 kVA - Master MPS
» 800 kVA - Master MPS
» 100/120/160/250/300/400/500/600 kVA - Master HP
 Fator de Potência: 0,9
 Regulação Estática: ± 1% nominal
 Regulação Dinâmica: ± 5% nominal
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência:
± 0,05% em modo bateria
 Sincronismo com a Rede: Sim
 Configuração: Trifásica
3F + N + T
 Forma de Onda: senoidal
 Distorção Harmônica THD: inferior a 1% com carga linear; 3% com carga não-linear
 Fator de Crista: 3:1
 Capacidade de Sobrecarga:
» 110% durante 60 minutos
» 125% durante 10 minutos
» 150% durante 1 minuto
 Proteção de Curto-Circuito: Sim
 Corrente de Curto-Circuito: 2 x I nominal
 Rendimento: 91 a 94% On Line • 98% Eco-mode

Baterias
 Tensão de Linha:
» 384VDC - 10 a 80kVA - Master MPS
» 396VDC - 100 a 200kVA - Master MPS
» 480VDC - 800 kVA - Master MPS
» 480VDC - 100 a 600 kVA - Master HP
 Sistema de Recarga: inteligente, controlado pelo processador com compensação de temperatura
 Tempo de Recarga: 8 a 10 horas
para 90% da carga
 Tipo: seladas, isentas de manutenção - VRLA












 Sinalização: »Painel gráfico de 5 polegadas, multi-funcional com medições, comandos e alarmes.
 Mensagem de Status no Display de Cristal Líquido LCD do Painel
» Tensão : Entrada, Saída e Bypass » Medições entre Fase-Fase e Fase-Neutro
» Corrente : Entrada, Saída e Bateria
» Corrente AC de Pico e RMS
» Freqüência : Entrada, Saída e Bypass
» Potência em kVA e kW
» Temperatura Interna - Retificador
» Temperatura Interna - Inversor
» Temperatura Interna - Controle do Sistema

Características de Operação
 Ruído Audível:
» 54 a 65 dBA a 1 metro - 10 a 200 kVA
» 65 a 77 dBA a 1 metro - 250 a 800 kVA
 MTBF (Mean Time Between Failures): 200 mil
horas
 MTTR (Mean Time To Repair): 30 minutos
 Temperatura Ambiente:
» Baterias: 0ºC a 30ºC
» No-Break: 0ºC a 40ºC
» Recomendada: 20ºC a 25ºC
 Umidade Relativa:
» 0% a 95% sem condensação
» Recomendada: 45% a 55%
 Altitude: até 1.000m
 Tipo de Ambiente Recomendado:
Interno, instalação abrigada
 Atmosfera: limpa, livre de partículas condutivas,
gases tóxicos, líquidos e inflamáveis.
 Grau de Proteção: IP-20

Características Físicas e Mecânicas
 Dimensões Compactas
 Estrutura do Gabinete:
 Rack: metálico, monobloco
 Painel Frontal: em ABS de alta resistência
 Acabamento: pintura epóxi-pó na cor grafite
com tratamento térmico e anti-corrosivo
 Ventilação: forçada, com controle digital de
velocidade pelo microprocessador
 Transformador Isolador: com blindagem
eletrostática
 Porta de Comunicação:
» 2 Portas Seriais RS232C Isoladas Full Duplex - DB9 Fêmea » Contato Seco DB15 Fêmea » Contato para EPO - Emergency Power Off
