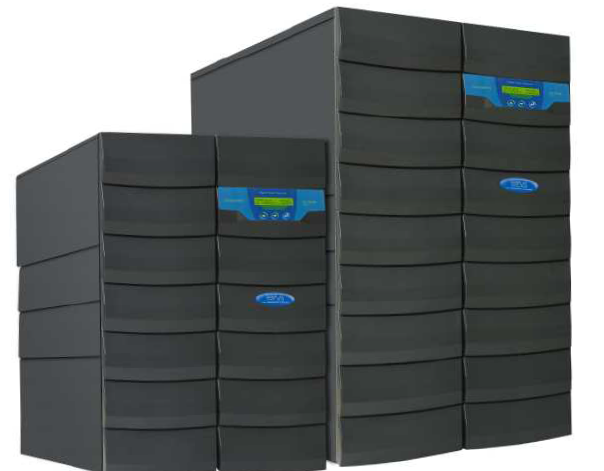

No-Break Conception


No-Break Conception - Trifásico
Alta Tecnologia em Processamento Digital de Sinais

A linha de No-Breaks Conception conta com a tecnologia DSP. Característica que proporciona alta performance e confiabilidade, tornando-os ideais para aplicações de missão crítica. Ou seja, protegem as aplicações nas quais a continuidade da operação de fundamental importância.

Projetados com o uso intenso dos recursos da tecnologia DSP, os No-Breaks Conception agregam novos e avançados recursos que estabelecem um novo conceito em desenvolvimento, no qual o firmware dos equipamentos pode ser atualizado acrescentando novas funções em unidades já instaladas.

Ao pensar em adquirir No-Breaks, conte com as soluções da CM Comandos que asseguram tecnologia de ponta, máxima proteção, precisão digital e processamento em tempo real.




 Características:
 No-Break On Line
 Dupla Conversão
 Retificador-Inversor-Baterias
 Bypass Estático
 Bypass Estático de Manutenção
 Forma de Onda Senoidal
 Disponível de 5 a 100 kVAs
 Tecnologia DSP Processador
Digital de Sinais
mais especificações...



 Interfaces de Gerenciamento Remoto:
Permitem monitoração remota via protocolos serial RS232 e SNMP aos parâmetros internos do No-Break além de programar shutdown automático.




Especificações Técnicas

Tecnologia
 On Line - Dupla Conversão
 Retificador - Inversor - Banco de Baterias
 Bypass Estático
 Bypass Estático de Manutenção
 Controle Digital Microprocessador DSP
 Inversor PWM a 20 Khz
 Upgrade de Firmware

Entrada
 Tensão:
Trifásica: 208 / 220 / 380 / 400 / 440V
 Variação Admissível:
± 15% da tensão nominal
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência Admissível: ± 8%
 Configuração: Trifásica: 3F + N + T
 Fator de Potência:
» 0,8
» 0,99*

Saída
 Tensão:
Trifásica: 208 / 220 / 380 / 400 / 440V
 Potências Disponíveis:
5 /10 / 15 / 20 / 30 / 40 / 50 / 75 / 100 / 120 kVA
 Regulação Estática: ±1% nominal
 Freqüência: 50 ou 60 Hz
 Variação de Freqüência:
±0,05% em modo bateria
 Sincronismo com a Rede: Sim
 Configuração:  Trifásica: 3F + N + T
 Fator de Potencia: 0.8
 Forma de Onda: senoidal
 Distorção Harmônica THD: inferior a 1%, total
 Fator de Crista: 3:1
 Capacidade de Sobrecarga: 125% durante 25s
 Rendimento: 90%

Baterias
 Tensão de Linha:
» 192 VDC  ( 5 kVA )
» 288 VDC  ( 10 a 30 kVA )
» 384 VDC  ( 40 a 75 kVA )
» 480 VDC  ( 100 a 120 kVA )
 Sistema de Recarga: controlado, automático
 Tempo de Recarga: 8 a 10 horas
para 90% da carga
 Tipo: seladas, isentas de manutenção

Bypass Estático
 Acionamento: automático controlado pelo DSP
 Tempo de Transferência: 0ms (nulo)
 Retransferência ao Modo Normal: automática

Bypass Estático de Manutenção
 Permite manutenção do No-Break sem
desligar a carga
 Acionamento: manual através de disjuntor
 Reposição ao Modo Normal: sem interrupção

Proteções Elétricas

 Sub e Sobre Tensão de Entrada e Saída
 Sub e Sobre Tensão DC e Bateria
 Sobrecarga e Curto-Circuito
 Mínima Descarga de Bateria
 Sobre Temperatura








Medições
» True RMS
» Potência de Saída em kVA
» Potência de Saída em kW
» Fator de Potência de Saída
» Tensão de Saída
» Corrente de Saída
» Freqüência de Saída
» Tensão de Bateria
» Corrente de Bateria*
» Fator de Potência de Entrada*
» Tensão de Entrada
» Corrente de Entrada*
» Freqüência de Entrada

Alarmes
 Controlados pelo processador DSP
 Tipos de Alarmes:
 Sonoros:
» Falta de Rede
» Pré-alarme das Baterias
» Sobrecarga do Inversor
» Falha Interna do No-Break

 Mensagens de Alerta
 Display de Cristal Líquido
 Software Precision, local ou remoto
 Mensagem por e-mail, celular ou pop-up:
» Operação Normal
» Rede Presente
» Falha de Rede
» Pré-alarme de Bateria
» Bypass Estático Ativo
» Bypass Manual Ativo
» Sobrecarga de Saída
» Falha Interna Nr #

Log de Eventos
 Registros Armazenados:
» 5 mil registros em memória NVRAM
» Indicação de data, hora e ocorrência
» Medições
» Status de operação e alarmes do painel
» Status chaves internas
 Autonomia da NVRAM:
5 anos (com No-Break desligado)

Características de Operação
 Ruído Audível: 55 dBA a 60 dBA a 1 metro
 MTBF (Mean Time Between Failures): 200 mil
horas
 MTTR (Mean Time To Repair): 30 minutos
 Temperatura Ambiente:
» Baterias: 0ºC a 30ºC
» No-Break: 0ºC a 40ºC
» Recomendada: 20ºC a 25ºC
 Umidade Relativa:
» 0% a 95% sem condensação
» Recomendada: 45% a 55%
 Altitude: até 1.000m
 Tipo de Ambiente Recomendado:
Interno, instalação abrigada
 Atmosfera: limpa, livre de partículas condutivas,
gases tóxicos, líquidos e inflamáveis.
 Grau de Proteção: IP-20

Características Físicas e Mecânicas
 Dimensões Compactas
 Display: LCD - cristal líquido retro-iluminado
 Estrutura do Gabinete:
» Rack: metálico, monobloco
» Painel Frontal: em ABS de alta resistência
» Tampas laterais e superior removíveis
» Acabamento: pintura epóxi-pó na cor grafite
com tratamento térmico e anti-corrosivo
 Movimentação por rodízios auto-sustentáveis
 Rodízios com travas*
 Ventilação: forçada, com controle digital de
velocidade pelo DSP
 Transformador Isolador: com blindagem
eletrostática
 Porta de Comunicação:
» Serial RS232C Isolada Full Duplex -DB9
Fêmea
» Contato Seco DB9 Fêmea

Detalhes Construtivos



Tabela de Dimensões Físicas




Modelo



Potência
kVA



Dimensões Físicas
alt x lar x prof ( mm)



Peso ( kg )
sem baterias

5000



5,0



800 X 480 X 620



173

10000



10,0



800 X 480 X 620



212

15000



15,0



800 X 480 X 620



241

20000



20,0



1000 X 480 X 900



390

30000



30,0



1000 X 480 X 900



410

40000



40,0



1100 X 720 X 830



490

50000



50,0



1100 X 720 X 830



547

75000



75,0



1890 X 785 X 925



730

80000



80,0



1890 X 785 X 925



812

100000



100,0



1890 X 785 X 925



870

120000



120,0



1890 X 785 X 925



1000
